Dalam hal pemasangan crossarms, salah satu pertanyaan yang paling sering ditanyakan adalah tentang ketinggian pemasangannya. Sebagai pemasok crossarm, saya sering kali menemukan pertanyaan ini dari berbagai klien, termasuk perusahaan utilitas, kontraktor, dan penggemar DIY. Dalam postingan blog ini, saya akan mempelajari faktor-faktor yang menentukan ketinggian pemasangan crossarm, standar industri, dan beberapa pertimbangan praktis.
Faktor-Faktor yang Mempengaruhi Ketinggian Pemasangan Crossarm
Persyaratan Listrik
Tujuan utama dari crossarms dalam banyak kasus adalah untuk mendukung konduktor listrik. Ketinggian pemasangan harus memenuhi standar keselamatan kelistrikan untuk mencegah kontak dengan tanah, kendaraan, atau benda lain. Misalnya, dalam sistem distribusi tenaga listrik overhead, ketinggiannya ditentukan oleh tingkat tegangan konduktor. Saluran tegangan tinggi memerlukan jarak bebas yang lebih besar untuk meminimalkan risiko busur listrik dan korsleting.
Dalam sistem distribusi tegangan rendah (biasanya hingga 1kV), ketinggian minimum lengan melintang di atas tanah mungkin sekitar 4,5 hingga 5,5 meter tergantung pada peraturan setempat. Untuk sistem tegangan menengah (mulai dari 1kV hingga 35kV), ketinggiannya dapat meningkat hingga 6 hingga 7 meter. Saluran transmisi tegangan tinggi (di atas 35kV) sering kali dipasang crossarm pada ketinggian 8 meter atau lebih.
Izin Lalu Lintas dan Penghalang
Crossarm harus dipasang pada ketinggian yang menjamin izin lalu lintas, baik itu kendaraan di jalan raya atau pejalan kaki di trotoar. Di area dengan lalu lintas kendaraan padat, seperti jalan raya atau kawasan industri, crossarm harus cukup tinggi untuk mencegah truk, bus, atau kendaraan tinggi lainnya menabraknya. Standar umum untuk izin lalu lintas adalah memiliki konduktor terendah setidaknya 5,5 hingga 6 meter di atas permukaan jalan.
Demikian pula di kawasan dengan lalu lintas pejalan kaki, palang harus dipasang pada ketinggian yang tidak menimbulkan bahaya. Hal ini biasanya berarti menjauhkan konduktor dan crossarm dari jangkauan, biasanya setidaknya 2,5 hingga 3 meter di atas tanah di area trotoar.
Pertimbangan Struktural
Ketinggian pemasangan crossarm juga tergantung pada keutuhan struktur tiang dan crossarm itu sendiri. Tiang yang lebih tinggi dapat menopang lengan silang pada ketinggian yang lebih tinggi, namun tiang tersebut juga membutuhkan fondasi yang lebih kuat. Berat konduktor, isolator, dan perlengkapan tambahan apa pun yang dipasang pada lengan silang harus dipertimbangkan. Jika crossarm dipasang terlalu tinggi pada tiang yang lemah, dapat menyebabkan tiang miring atau bahkan patah karena beban.
Selain itu, beban angin pada lengan melintang dan konduktor meningkat seiring dengan ketinggian. Lengan silang yang lebih tinggi lebih rentan terhadap angin kencang, yang dapat memberikan kekuatan signifikan pada struktur. Oleh karena itu, desain crossarm dan pemasangannya pada tiang harus mampu menahan gaya angin tersebut pada ketinggian pemasangan yang diinginkan.
Standar Industri untuk Ketinggian Pemasangan Crossarm
Kode Nasional dan Internasional
Di banyak negara, terdapat kode dan standar kelistrikan nasional yang menentukan ketinggian pemasangan minimum untuk crossarm. Misalnya, di Amerika Serikat, National Electrical Safety Code (NESC) memberikan panduan rinci mengenai pemasangan saluran listrik di atas kepala, termasuk ketinggian crossarm. Kode-kode ini diperbarui secara berkala untuk memasukkan praktik keselamatan dan teknik terkini.
Secara internasional, International Electrotechnical Commission (IEC) juga memiliki standar terkait instalasi listrik. Standar-standar ini sering digunakan sebagai acuan di negara-negara yang tidak memiliki kode komprehensifnya sendiri.
Persyaratan Perusahaan Utilitas
Perusahaan utilitas biasanya memiliki standar internal mereka sendiri untuk ketinggian pemasangan crossarm. Standar-standar ini mungkin lebih ketat daripada peraturan nasional untuk menjamin keandalan dan keamanan jaringan distribusi tenaga listrik. Perusahaan utilitas juga mempertimbangkan faktor-faktor seperti jenis medan, kepadatan penduduk, dan frekuensi pemeliharaan ketika menentukan ketinggian pemasangan crossarm.
Pertimbangan Praktis untuk Pemasangan Crossarm
Situs - Kondisi Khusus
Setiap lokasi pemasangan adalah unik, dan ketinggian pemasangan crossarm harus disesuaikan. Di daerah pegunungan, medannya mungkin tidak rata, dan lengan silang mungkin perlu dipasang pada ketinggian yang berbeda di setiap tiang untuk menjaga jarak bebas konduktor yang tepat. Di wilayah pesisir, keberadaan air asin dan angin kencang mungkin memerlukan lengan khusus tahan korosi dan ketinggian pemasangan yang lebih tinggi untuk menghindari kerusakan akibat semprotan garam.
Ekspansi di Masa Depan
Saat memasang crossarms, penting untuk mempertimbangkan rencana ekspansi di masa depan. Jika perusahaan utilitas atau pemilik properti mengantisipasi penambahan lebih banyak konduktor atau peralatan di masa depan, lengan silang harus dipasang pada ketinggian yang memungkinkan perluasan ini tanpa memerlukan modifikasi besar. Ini mungkin berarti memasang crossarm sedikit lebih tinggi dari persyaratan saat ini untuk memberikan ruang tambahan untuk peningkatan di masa mendatang.
Jenis Crossarms dan Pertimbangan Pemasangannya

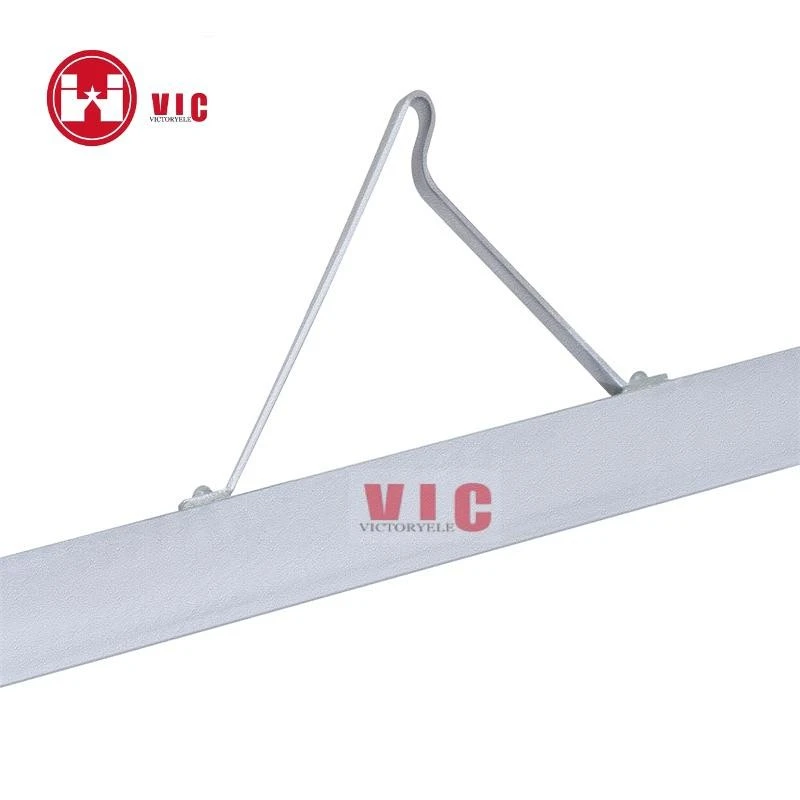

Penjepit Lengan Gang
ItuPenjepit Lengan Gangmerupakan jenis crossarm yang sering digunakan di gang atau ruang sempit. Karena keterbatasan ruang, ketinggian pemasangan Alley Arm Brace dapat disesuaikan agar sesuai dengan kebutuhan spesifik area tersebut. Ini harus tetap memenuhi standar kelistrikan dan izin, tetapi tingginya mungkin lebih rendah dibandingkan dengan crossarm di area terbuka.
Penjepit Sudut Rentang Ganda
ItuPenjepit Sudut Rentang Gandadirancang untuk mendukung konduktor dalam rentang yang lebih panjang. Jenis crossarm ini mungkin memerlukan ketinggian pemasangan yang lebih tinggi untuk memastikan konduktor melorot dan menjaga jarak bebas yang diperlukan. Penjepit sudut memberikan dukungan tambahan pada lengan silang, memungkinkannya menangani peningkatan beban pada ketinggian yang lebih tinggi.
Lengan Silang Baja Persegi Panjang
ItuLengan Silang Baja Persegi Panjangadalah pilihan populer karena kekuatan dan daya tahannya. Saat memasang palang baja persegi panjang, ketinggiannya harus ditentukan berdasarkan faktor yang sama seperti palang lainnya. Namun, konstruksi baja memungkinkan ketinggian pemasangan sedikit lebih tinggi dalam beberapa kasus, karena dapat menahan gaya angin dan beban dengan lebih baik.
Kesimpulan
Menentukan ketinggian pemasangan crossarms adalah proses kompleks yang melibatkan pertimbangan persyaratan kelistrikan, izin lalu lintas dan penghalang, integritas struktural, standar industri, dan kondisi spesifik lokasi. Sebagai pemasok crossarm, saya memahami pentingnya memberikan informasi yang akurat kepada klien kami untuk memastikan pemasangan produk kami yang aman dan andal.
Jika Anda membutuhkan crossarm untuk proyek Anda dan memiliki pertanyaan tentang ketinggian pemasangan atau aspek lain dari pemilihan crossarm, jangan ragu untuk menghubungi kami. Tim ahli kami siap membantu Anda dalam memilih crossarm yang tepat dan memberikan panduan pemasangan yang benar. Kami berkomitmen untuk memberikan crossarm berkualitas tinggi yang memenuhi kebutuhan spesifik Anda dan mematuhi semua standar yang relevan.
Referensi
- Kode Keamanan Listrik Nasional (NESC)
- Standar Komisi Elektroteknik Internasional (IEC).
- Standar Internal Perusahaan Utilitas
